電源模塊廠家給你們說說隔離電壓

隨著電子工業的發展，電源模塊廠家對電源的要求越來越高，越來越小，更可靠，電源模塊誕生了。其隔離，抗干擾能力強，自保護，易集成等優點越來越廣泛的應用。幫助系統硬件工程師徹底解決電源設計問題。但是，在選擇適當?shù)哪�塊時，經常會遇到一個參數，隔離電壓。而且電壓越高，模塊價格越貴，那么會好奇，隔離電壓是多少？什么是適當?shù)倪x擇水平？

一，設備的防震防護等級

一級設備

采用以下方法獲得抗震設備;

使用基本絕緣，還配備有連接裝置，使那些在基本絕緣中一旦發生故障，將帶來危險的電壓導電部件和建筑物布線在保護導體連接。

注意：I類設備可以有雙重絕緣和加強絕緣部件。

二級設備

防震保護不僅取決于基本絕緣，而且還要采取額外的安全保護設備（如使用雙重絕緣或加強絕緣設備），這種設備不依賴于地面的保護，不要依靠安裝保護措施。三級設備

防震保護是由安全超低電壓（SELV）電路供電且不產生危險電壓的器件。

注意：對于III類設備，雖然沒有抗沖擊要求，但本標準的其他要求也適用。

絕緣

功能絕緣

設備按照絕緣需要工作

注意：定義的功能絕緣不能作為抗沖擊，但可用于降低點火和火災危險的風險。

基本絕緣

提供絕緣，防止觸電。

額外的絕緣

除了基本絕緣應用于獨立絕緣外，為了減少基本絕緣在發生故障時仍能防止觸電。

雙重絕緣

絕緣基本絕緣加絕緣。

加強保溫

單個絕緣結構，提供相當于雙重絕緣的電擊防護等級。

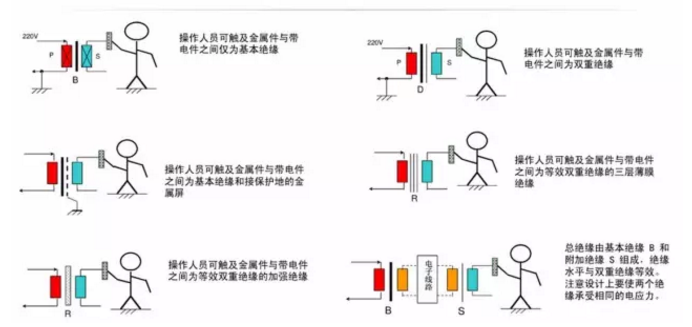

絕緣分類示例，如下圖所示：

二，絕緣結構設計

絕緣結構設計主要是防止絕緣電擊穿，主要與爬電距離，間隙和絕緣穿透距離有關。

爬電距離：沿絕緣表面測量的兩根導線部件之間或?qū)щ姴考�與設備接口之間的最短距離。

間隙：兩個導電部件之間或?qū)щ姴考�和設備之間的最短距離。

絕緣穿透距離：指絕緣厚度。

最小電氣間隙低于海平面以下2000m，如下圖（部分）所示：

特別是爬電距離不足時，會在絕緣材料中產生電弧，高溫下的電弧會使絕緣材料發生破裂，這將是不可逆轉的損傷。
