說一下AC-DC模塊電源測試

下面和大家說明一下AC-DC模塊電源測試：

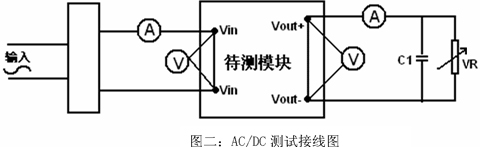

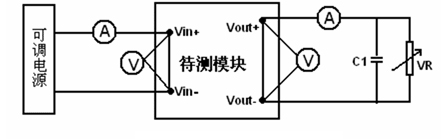

通用的測試線路如下圖：

測量儀器要求：

1、可調電源裝置

　　 電壓調節范圍要能滿足被測模塊變換器的輸入電壓要求，輸出電流應該大于被測模塊電源變換器滿載工作時最大輸入電流的1.5倍。

2 、示波器

　　帶寬要求：示波器帶寬≥20MHz；探頭要求：請選用帶地線環的探頭。

3 、變阻器

　　VR 請使用無感變阻器或電子負載（恒阻模式），選用有感變阻器，則要并聯電容 C1，耐壓需大于變換器模塊電源的輸出電壓，

容值建議使用10μF 鉭電解電容。

基本參數計測試方法：

1、輸出電壓精度

　　在標稱輸入電壓和額定負載下，用高精度的直流電壓表來測量輸出電壓，測量值與標稱值之間的差值以百分比來表示就是輸

出電壓精度，其計算公式為：

2、源效應

　　隨著輸入電壓的變化，輸出電壓會出現一定的變化，輸出電壓隨著輸入電壓變化而變化的百分比就是源效應，又稱電壓調整

率，在環溫25 ℃及額定負載下，測量得：

　　Uh：高端輸入電壓下的輸出電壓

　　Un：標稱輸入電壓下的輸出電壓

　　Ul：低端輸入電壓下的輸出電壓

取∣Uh－Un∣和∣Un－U∣中的最大值為U，則

3、負載效應

　　隨著輸出負載的變化，輸出電壓也會出現一定的變化，輸出電壓隨著負載變化而變化的百分比就是負載效應，又稱負載調整

率，在環溫 25 ℃ 及標稱輸入電壓下，測量得：

　　Un：額定負載下的輸出電壓

　　Um：空載或最小負載下的輸出電壓，則

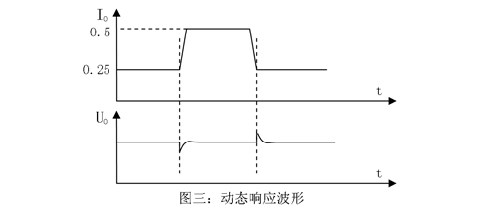

4、瞬態響應

　　當負載出現突變時，系統對這個突變的響應都有一定的時間，在這個突變期間，其輸出電壓在瞬間會有一個“短暫失控”的

過沖或跌落過程，然后再回到正常輸出狀態，過沖或跌落幅度的高低，“失控”時間的長短，是表示電源模塊優劣的一個重要指標，

這就是瞬態響應（動態響應）。

　　用電子負載測試，在負載電流為額定值的25％～50％～25％，50％～75％～50％階躍變化時，用示波器測量輸出電壓的最

大偏差和響應時間。

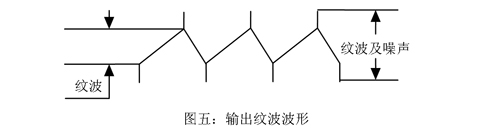

5、紋波與噪聲

　　直流模塊電源的輸出紋波包含共模和差模兩部分，差模紋波包括開關頻率的紋波和遠高于開關頻率的高頻噪聲，前者主

要有開關頻率及諧波組成，后者主要由開關器件快速變化的上升沿和下降沿產生的；共模噪聲是由于接地點電位差的存在造成的

，共模噪聲在一定條件下會轉化成差模噪聲，所以，在測量開關電源的紋波-噪聲時，使用不同的方法會導致不同的測量結果。

　　業界所推薦的測試紋波-噪聲的方法均不涵蓋共模噪聲的測量，其目的是在信號中含有共模噪聲的情況下，有效地規避共模

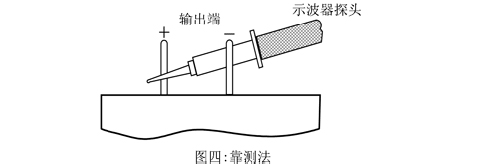

噪聲，準確測量差模紋波-噪聲，下面是推薦的測量方法（圖四：靠測法）來消除干擾。
