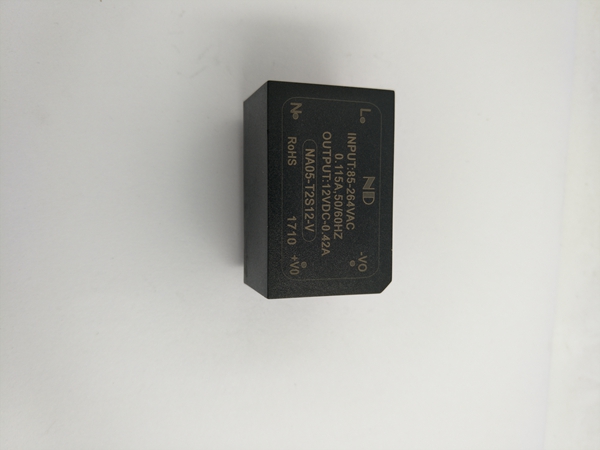

ACDC電源模塊:幾種抑制電磁干擾的對策

下面廣州ACDC電源模塊廠家小編給你們說說幾種抑制電磁干擾的對策

1，外部干擾耦合（輸入輸出）

（1）輸入

輸入是整個電源的入口，電源內部的噪聲也可以傳輸到外部，對外界造成干擾。通常的策略是濾除輸入端加上X電容，Y電容，差模電感和共模電感的噪聲和干擾。圖1是更常見的EMI濾波器電路。

由電源線組成的L1，CY1和CY2濾波電路可以抑制共模干擾信號。當共模干擾電流流過線圈時，由于共模電流常識，線圈中的磁場產生在相同的方向上，以增加線圈的電感，使得線圈呈現高阻抗并具有很強的阻尼作用，以減弱共模干擾。差模電感L2和X電容組成的低通濾波器可以抑制電源線差模干擾。

（2）輸出

對于輸出，特別是長輸出引線，在功率模塊與系統配置后，電源內部的一些噪聲可能會通過輸出線與外部耦合，干擾其他上電設備。在這方面，最好的辦法是處理相同的輸入干擾，增加一些共模濾波器和差模濾波器。此外，而且在輸出字符串串珠子環中;使用雙絞線或屏蔽電纜，以達到抑制EMI干擾的目的。

2，開關

在功率模塊工作過程中，由于開關管的電容，開關管在快速通斷時會產生毛刺和尖峰，造成一些傳輸或發射。另外，開關的結電容和變壓器繞組的漏感也可能產生干擾和干擾。

可能的對策是：

（1）開關D極和G極串加珠狀環，相當于加一個小電感，降低電流開關的變化率，從而達到減少尖峰的目的。

（2）在開關管緩沖電路中或采用軟開關技術來減少開關管在高峰期的快速工作，使電壓或電流能夠緩慢上升。

（3）減小開關與周圍元器件之間的壓差，可以使開關的結電容在一定程度上被充電將會減小。

（4）增加開關G極驅動電阻。

3，變形金剛

變壓器是功率模塊的儲能模塊，在能量充放電過程中，可能產生噪聲聲音干擾。漏電感可以與電路中的分布電容形成振蕩電路，使電路產生高頻振蕩，并將電磁能量輻射到外部，造成電磁干擾。初級繞組和次級繞組之間的主要電位差也會產生高頻變化，通過寄生電容的耦合，會產生在初級側和次級側之間流動的共模傳導EMI電流。

可能的對策是：

（1）變壓器加屏蔽。

屏蔽可以分為電屏蔽和磁屏蔽。電氣屏蔽的主要功能是隔離一次干擾信號。銅箔（內屏蔽層）可能纏繞在初級和次級之間，但頭尾短路不應使銅箔接地。因此，初級繞組和銅箔之間形成一個電容，共模傳導干擾信號通過電容器的箔 - 地回路，不能進入次級繞組起到電屏蔽的作用。磁屏蔽銅線（外屏蔽）首尾相連地連接在變壓器的外線上。銅箔是一種很好的導體，通過銅箔的高頻交變漏磁通會產生渦流，而渦流產生的磁場方向與漏磁通方向相反，部分漏磁通量可以抵消。

（2）三明治方法可以減少主變壓器的耦合高頻核心干擾。由于離開磁芯的初級，次級電壓較低，造成高頻干擾。

（3）降低工作頻率，減緩能量的快速充放。

（4）初級和次級側可靠隔離，初級和次級側之間接地Y電容。

（5）盡量減小變壓器的漏感，改善電路的分布參數，可以在一定程度上減少干擾。

4，二極管

二極管在快速截止和導通的過程中會出現尖峰，特別是整流二極管，在反向恢復過程中，電路寄生電感，電容會發生高頻振蕩，產生電磁干擾。

可能的對策是：

（1）加RC吸收電路，使二極管的能量能平緩放電。

（2）在陰極引腳上放置串珠環，使其電流不可調節，以減少尖峰。

5，儲能電感

（1）與變壓器類似，可以屏蔽。

（2）調整其參數，避免與電容器振蕩的電路。

6，PCB布局和對齊準確地說，PCB是干擾源的耦合信道。 PCB的優點和缺點直接對應于EMI源的抑制。 同時PCB板的布局和接線會造成不合理的EMI干擾。

可能的對策是：

（1）減少干擾的最有效的方法是減小每個電流回路的面積（磁干擾）和通電導體的面積和長度（電場干擾）。

（2）電路中地不同，尤其是模擬地與數字地分開。

（3）PCB電源線和地線盡可能寬，以減少線路阻抗，從而減少公共噪聲引起的干擾。

（4）對于信號傳輸線路必須考慮阻抗匹配。
